電動調節蝶閥

上一篇：沒有了 下一篇：電動調節球閥
*中線結構，密封性好、阻力小
*軸閥桿，緊密度高、摩擦小
*外形輕巧，節約成本、流量大






技術參數

電動選配

E系列

電源電壓

AC220V、AC380V（其它特制）

環境溫度

-30℃～+70℃

防護等級

IP67



功能選項

防爆型

防爆等級:dIIBT3/T4

信號反饋

X1機械式無源信號，X2有源信號

帶加熱器

可在潮濕環境干燥執行器內元件

手動功能

電動執行器帶有手動開閥、關閥功能

調節型

輸入4~20mA信號，實現球閥調節功能

備注：電動參數請另參考所選配的電動執行器資料。



閥體參數

公稱壓力

PN10、PN16、PN25

連接方式

法蘭 JB、GB（特選ANSI、JIS）

閥體材質

WCB、SS304、SS316、SS316L

碟板材質

WCB、SS304、SS316、SS316L

密封材料

Y(多層或混合硬密封)、S(不銹鋼金屬密封)

工作溫度

T6: -30℃～250℃（Y）
T7: -30℃～350℃（S)
T8: -40℃～400℃（S)
T9: -40℃～450℃（S)



標準規范

* 法蘭標準：GB9113、GB9113、GB9115

* 檢測與試驗：GB/T13927-1992、B/T 9092-1999

* 設計標準：JB-T 8527-1997

* 結構長度：GB/T 12221

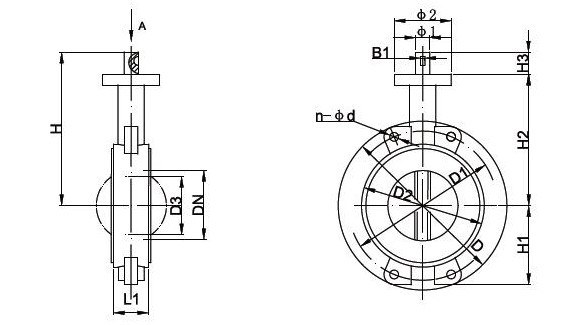

GB閥體尺寸

PN10

型號規格

DN

L1

H1

H2

H3

Φ1

Φ2

B1

D3

D2

D1

n-d

P-氣動頭

E-電動頭

GDUA50

50

43

70

130

30

12.6

70

3

32

92

125

4-Φ18

P063D

E06

GDUA65

65

46

76

143

30

12.6

70

3

47

106

145

4-Φ18

P063D

E06

GDUA80

80

46

89

155

30

12.6

70

3

65

122

160

4-Φ18

P083D

E10

GDUA100

100

52

104

170

30

15.78

90

5

91

150

180

8-Φ18

P092D

E10

GDUA125

125

56

120

190

30

18.95

90

5

112

177

210

8-Φ18

P105D

E15

GDUA150

150

56

132

210

30

18.95

90

5

146

204

240

8-Φ22

P125D

E20

GDUA200

200

60

167

243

39

22.13

115

5

194

260

295

8-Φ22

P125D

E30

GDUA250

250

68

202

282

39

28.48

115

8

242

314

350

12-Φ22

P140D

E40

GDUA300

300

78

239

310

39

31.65

140

8

292

370

400

12-Φ22

P160D

E60


PN16

型號規格

DN

L1

H

D

D1

D2

n-d

P-氣動頭

E-電動頭

GDUA50

50

43

150

160

125

100

4-Φ18

P063D

E06

GDUA65

65

46

160

180

145

120

4-Φ18

P063D

E06

GDUA80

80

46

170

195

160

135

4-Φ18

P083D

E10

GDUA100

100

52

185

215

180

155

8-Φ18

P092D

E10

GDUA125

125

56

210

245

210

185

8-Φ18

P105D

E15

GDUA150

150

56

230

280

240

210

8-Φ22

P125D

E20

GDUA200

200

60

285

335

295

265

8-Φ22

P125D

E30

GDUA250

250

68

325

405

355

320

12-Φ25

P140D

E40

GDUA300

300

78

360

460

410

375

12-Φ25

P160D

E60

GDUA350

350

78

430

520

470

435

12-Φ25

P160D

E90

GDUA400

400

102

475

580

525

485

12-Φ30

P190D/AW17

E160

GDUA450

450

114

525

640

585

545

12-Φ30

P190D/AW17

E160

GDUA500

500

127

565

705

650

608

12-Φ34

P210D/AW17

E200

GDUA600

600

154

620

840

770

718

12-Φ41

P240D/AW20

E250

備注：
①電動執行器（簡稱氣動頭或氣缸）和電動執行器（簡稱電動頭）的尺寸，請另查閱執行器資料，以上為設計尺寸，與實物可能存誤差。
②如果是選擇技術參數中的特選項目或客戶有特制要求時，請向我們另行索取尺寸表；
③表中氣動頭型號為常規配置，若用戶氣源及工況條件較好，則可優化執行器配置減少成本，若工況條件差，則需加大執行器規格。

訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數：

1.公稱通徑、額定流量系數KV；

2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；

3.電源電壓、氣動閥是否需要配套換向電磁閥；

4.連接方式：法蘭、內螺紋；

5.工作型式：開關型、調節型；

6.閥體、閥芯材料；

7.是否帶附件，說明附件型號。以便我們的為您正確選型。

二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；

三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

感謝您訪問我們的網站，如有任何疑問。您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！


?
