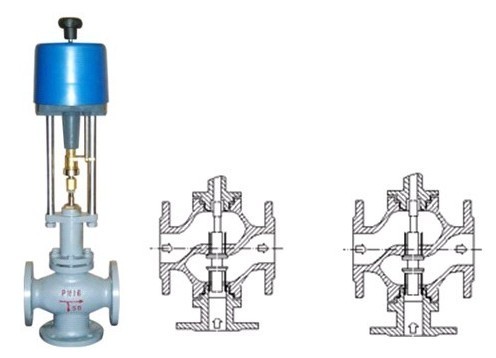

三通電子式電動調節閥

設計先進：流體對閥芯作用方向?yàn)榱鏖_(kāi)狀態，穩定性好
導向結構：閥芯、閥蓋、閥座形成導向作用，可靠性高
簡便經濟：三通閥替代兩只二通閥，簡化管路、省成本
應用廣泛：合流分流、散熱片，適應不同控制要求場合

技術參數

動作方式

電開式、電關式

閥座結構

Q合流、X分流

流量特性

直線、拋物線

可調范圍

30：1

防護等級

IP54、防爆型IP65

電源電壓

AC220V、AC380V

密封等級

Ⅲ、Ⅳ、Ⅴ、Ⅵ

斷信號閥位

全開、全關

環境溫度

-30℃～+70℃（防爆型：-20℃～+60℃）

性能標準

JB/T7387-94

基本誤差

±2.5%

回　　差

2 %



閥體參數

公稱壓力

PN16、PN25、PN40、PN64

連接方式

法蘭式、（特制：焊接式）

閥體材質

WCB、SS304、SS316、SS316L

閥芯材質

SS、SS304、SS316、SS316L、司太萊堆焊

密封材料

PTFE、硬密封、特殊高溫材料

波紋管

SS、SS304、SS316

填料

聚四氟乙烯、柔性石墨

推桿

襯套2Cr13

墊片

橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片

法蘭標準

GB9113-88、JB/T79-94、GB2555-81

特制法蘭

ANSI、JIS、DIN



流體溫度

T3組　　　　-30℃～150℃
T4 組　　　　-30℃～180℃
T7 組　　　　-30℃～350℃
T8 組　　　　-30℃～400℃



電氣器參數

輸入信號

4~20mA DC、0~10V DC

電源電壓

AC220V50HZ；380V.AC 50Hz

輸入阻抗

250Ω

輸出信號

4~20mA DC、0~10V DC



功能附件選項

E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型）

Q－完全切斷型

流量系數及行程

公稱通徑DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數
Kv

合流

8.5

13

21

34

53

85

135

210

340

535

835

1215

分流

8.5

13

21

34

53

85

135

210

340

535

835

1215

全行程時間（S）

30

30

48

60

100

消耗功率（W）

15

15

40

50

80

額定行程L(mm)

16

25

40

60

100

允許壓差

執行器

公稱通徑

25

32

40

50

65

80

100

125

150

200

250

300

3000N

合流

45.9

28.1

17.9

11.3

6.8

4.5







分流

45.9

28.1

17.9

11.3

6.8

4.5







5000N

合流





11.3

7.5

4.8






分流





11.3

7.5

4.8






6500N

合流





14

9.6

6.0

1.5

1.1

0.6

0.4

0.3

分流





14

9.6

6.0

1.5

1.1

0.6

0.4

0.3

16000N

合流





36

23.8

15.2

9.6

7.1

3.8

2.4

1.8

分流






23.8

15.2

9.6

1.7

3.8

2.4

1.8

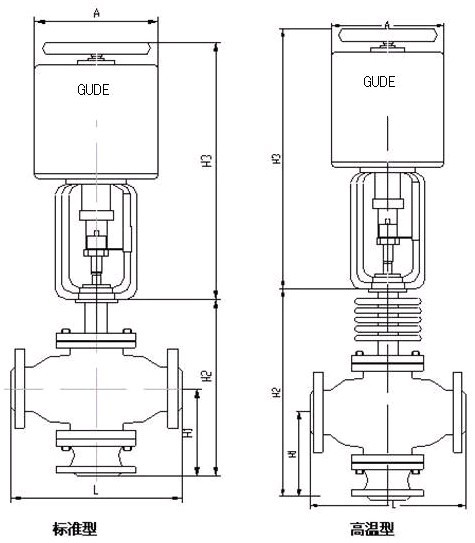

型號規格尺寸

PN16,PN25,PN40 bar

型號規格

通徑DN

L

H1

H2

H3

A

標準型

高溫型

PN1.6

PN2.5

PN1.6

PN2.5

GDZDL(Q/X)25

25

160

121

246

356

420

420

150

150

GDZDL(Q/X)32

32

180

130

259

369

420

420

150

150

GDZDL(Q/X)40

40

200

140

273

383

420

420

150

150

GDZDL(Q/X)50

50

230

153

311

421

420

420

150

150

GDZDL(Q/X)65

65

290

180

354

464

420

420

150

150

GDZDL(Q/X)80

80

310

225

366

476

420

420

150

150

GDZDL(Q/X)100

100

350

250

668

778

440

440

170

170

GDZDL(Q/X)125

125

400

316

512

662

440

440

170

170

GDZDL(Q/X)150

150

480

372

587

787

440

440

170

170

GDZDL(Q/X)200

200

600

444

759

959

440

440

170

170

訂貨須知

訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數：

1.公稱通徑；

2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；

3.電源電壓、氣動閥是否需要配套換向電磁閥；

4.連接方式：法蘭、內螺紋；

5.工作型式：開關型、調節型；

6.閥體、閥芯材料；

7.是否帶附件，說明附件型號。以便我們的為您正確選型。

二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；

三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
