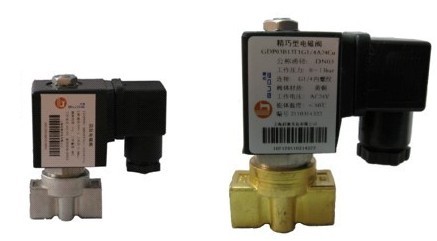

精巧型電磁閥

上一篇：沒有了 下一篇：小型電磁閥

歐洲風格  品質優良

外觀精美　小巧玲瓏

性能穩定　替代進口





應用范圍

科研實驗裝備、分析測量儀器、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、

液壓系統、環保設備、石化電力、清洗設備、噴灌系統、機器制造、食品工業等自動化控制。



技術參數


公稱通徑

DN2-10

原理結構

直動活塞式

閥體材質

黃銅、304、316

密封材料

NBR、FKM、EPDM

環境溫度

-10℃～+60℃

流體溫度

C2: -10℃～+80℃ C3: -10℃～+120℃

適用流體

氣體、液體（無固體雜質）

流體粘度

≤22mm2/S

連接方式

內螺紋（國標、NPT）

安裝方式

水平安裝，線圈向上

防護等級

IP65



電氣參數

電源電壓

220V、110V、24V AC 50/60Hz
24V、12V DC

額定功率

普通型AC：22VA；　DC：13W
防爆型AC：18VA；　DC：20W

電壓公差

±10%

電氣連接

普通型：標準接線盒
防爆型：M14＊1.5，1.5M導線



功能選項

代號

功能名稱

功能說明

略

常閉

通電閥開，斷電閥關

K

常開

通電閥關，斷電閥開

E

防爆

防爆等級：ExmⅠ/ⅡT4






規格參數

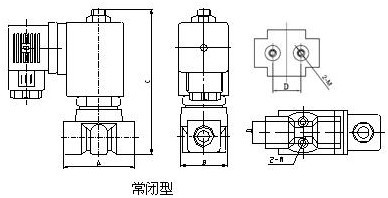

常閉型
2/2NC




型號規格

接口G

通徑[mm]

Cv值

最大工作壓力［bar］

外形尺寸[mm]

　氣、水

油≤22mm2/S

AC

DC

AC

DC

A

B

C

D

M

GDP02.5A

G1/8、1/4

2.5

0.20

16

12

10

10

41

29

82

16

M5

GDP03A

G1/8、1/4

3

0.23

16

12

10

10

41

29

82

16

M5

GDP05A

G1/4

5

0.65

4

2.5

2.5

2

44

30

82

15.9

M4

GDP06A

G1/4

6

0.80

3

2

2.5

2

44

30

82

15.9

M4

備注：若需通徑１mm、２mm可以定制，外形尺寸及壓力同GDP02.5A。

規格參數


常開型
2/2NO




型號規格

接口G

通徑[mm]

Cv值

最大工作壓力［bar］

外形尺寸[mm]

　氣、水

油≤22mm2/S

AC

DC

AC

DC

A

B

C

D

M

GDP01A-K

G1/8、1/4

1

0.04

30

30

25

25

42

25

90

18.5

M4

GDP01.5A-K

G1/8、1/4

1.5

0.09

20

20

15

15

42

25

90

18.5

M4

GDP02.5A-K

G1/8、1/4

2.5

0.20

15

15

12

12

42

25

90

18.5

M4

GDP03A-K

G1/8、1/4

3

0.23

12

12

10

10

42

25

90

18.5

M4

GDP04A-K

G1/8、1/4

4

0.65

5

5

4

4

42

25

90

18.5

M4

優化考慮：
①若需防爆型，請向我司提供相關參數，進行咨詢后再選定；
②流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象；
③防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全。



訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：

一、若訂貨前還未選定型號，請向我們提供您的使用參數：

1.公稱通徑；

2.流體種類、壓力、溫度；

3.電源電壓；

4.連接方式：法蘭、內螺紋；

5.閥的開關型式：常開式、常閉式；

6.閥體材料；

7.是否帶附件，說明附件型號。以便我們的為您正確選型。

二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；

三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
