您現在的位置：主頁 > 產品中心 > 電磁閥 > 零壓啟動電磁閥 >

零壓啟動電磁閥

上一篇：沒有了 下一篇：零壓啟動電磁閥

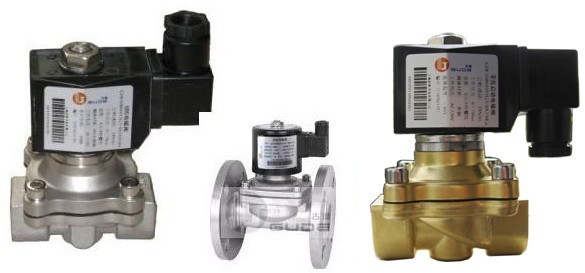

GDC系列零壓啟動膜片電磁閥

動作靈敏　零壓啟閉
久經考驗　性能穩定
鍛造閥體　經濟適用
應用范圍
燃氣燃油、環保設備、加濕設備、暖通空調、水處理、鍋爐、包裝機械、
紡織印染、清洗設備、園林噴灌、啤酒飲料、食品加工等控制系統。

技術參數
公稱通徑 DN5-DN50
原理結構 直動式、分步直動膜片式
閥體材質 黃銅、304、316
膜片材料 NBR、FKM、EPDM、硅膠
環境溫度 -10℃～+60℃（防爆型－20℃～+50℃）
流體溫度 C2組:-10℃～80℃，C3組:-10℃～120℃
適用流體 氣體、液體
流體粘度 ≤22mm2/S
連接方式 內螺紋（國標或NPT）
安裝方式 水平安裝，線圈向上（禁止垂直安裝）
防護等級 IP65（A型及防爆型）、IP54（鐵殼線圈）

功能選項
代號 功能名稱 功能說明
K 常開 通電閥關，斷電閥開
E 防爆（隔爆型） 防爆等級：ExdBⅠ/ⅡT4
AE 防爆(澆封型） 防爆等級：ExmⅠ/ⅡT4
T 帶定時器 可以設定開、關間隔時間

電氣參數

電源電壓 220V、110V、24V AC 50/60Hz 24V、12V DC
額定功率 防爆型AC：17VA；　DC：20W 普通型見規格參數表
電壓公差 ±10%
電氣連接 普通型：標準接線盒
澆封型：M14＊1.5，1.5M導線
隔爆型：M14＊1.5，接線盒
＊以上為啟動后平穩工作時功率，啟動時功率會增大。

規格參數
常閉型
2/2NC
常開型
2/2NO

型號規格 通徑mm 連接口內螺紋 Cv值 最小壓差 最大工作壓力 功率消耗（VA/W）
水、氣 油≤22mm2/S
AC DC AC DC AC220V DC24V
GDC05 5 G1/4 0.6 0 6 4 4 3 33 20
GDC06 6 G1/4 0.8 0 4 2.5 3 2.5 33 20
GDC08 8 G1/4 1.0 0 1.5 1 1.5 1 33 20
GDC10 15 G3/8 4.6 0 10 6 7 4 33 20
GDC15 15 G1/2 4.8 0 10 6 7 4 33 20
GDC20 20 G3/4 7.5 0 10 6 7 4 33 20
GDC25 25 G1 12 0 10 6 7 4 33 20
GDC32 32 G1 1/4 24 0 ８ 6 7 4 70 40
GDC40 40 G1 1/2 29 0 ８ 6 7 4 70 40
GDC50 50 G2 48 0 ８ 6 7 4 70 40



外形尺寸（不銹鋼法蘭式）
通徑 外形尺寸 外形尺寸
L H H(常開) H(隔爆型) D D1 b n-d
25 140 160 180 180 110 85 14 4-￠14
32 152 215 235 285 135 100 15 4-￠18
40 152 215 240 285 145 110 15 4-￠18
50 195 220 255 300 160 125 16 4-￠18

外形尺寸（螺紋式）[mm]
通徑 A C B B(常開) B(隔爆型)
5 44 32 80
6 44 32 80
8 53 48 82
15 68 56 105 135 125
20 72 57 115 142 135
25 98 76 120 150 150
32 122 95 160 190 190
40 122 95 160 190 190
50 166 122 182 215 202

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓；
4.連接方式：法蘭、內螺紋；
5.閥的開關型式：常開式、常閉式；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
