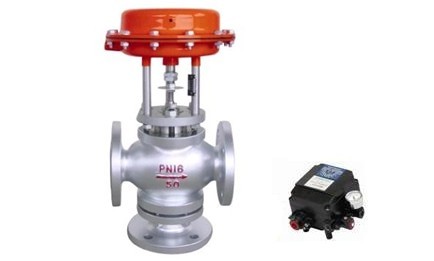

三通氣動薄膜調節閥
設計先進：流體對閥芯作用方向?yàn)榱鏖_(kāi)狀態 穩定性好導向結構：閥芯、閥蓋、閥座形成導向作用 可靠性高簡便經濟：三通閥替代兩只二通閥，簡化管路 省成本應用廣泛：合流分流、散熱片 適應不同控制要求場合 | |
| |
技術參數 | |

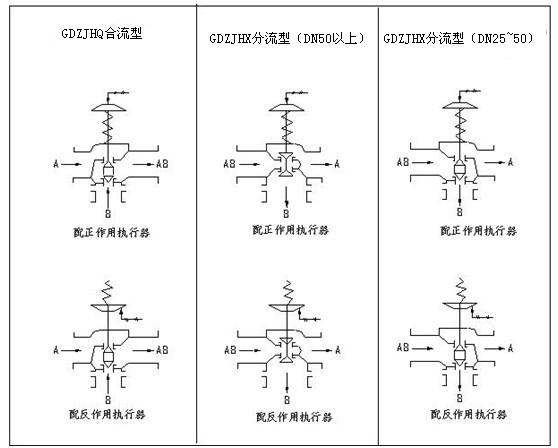

動作方式 | 正作用、反作用 |

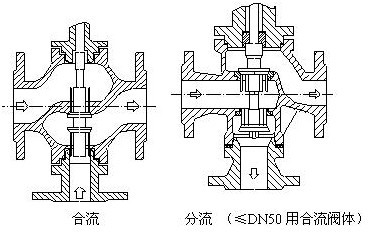

閥座結構 | Q合流、X分流 |
流量特性 | 線性 |
可調范圍 | 30：1 |
信號范圍 | Pr:0.2~1bar、0.4~2bar |
氣源壓力 | Ps:1.4bar~4bar |
密封等級 | Ⅲ、Ⅳ、Ⅴ、Ⅵ |
斷信號閥位 | 全開、全關 |
環境溫度 | -30℃～+70℃（防爆型見定位器參數） |
性能標準 | GB/T4213-92 |
基本誤差 | ±2.5% |
回 差 | 1.5% |
閥體參數 | |
公稱壓力 | PN16、PN25、PN40、PN64 |
連接方式 | 法蘭式、（特制：焊接式） |
閥體材質 | WCB、SS304、SS316、SS316L |
閥芯材質 | SS、SS304、SS316、SS316L、司太萊堆焊 |
密封材料 | PTFE、硬密封、特殊高溫材料 |
波紋管 | SS、SS304、SS316 |
填料 | 聚四氟乙烯、柔性石墨 |
推桿 | 襯套2Cr13 |
墊片 | 橡膠石棉板、1Cr18Ni9Ti 石棉纏繞墊片 |
法蘭標準 | GB9113-88、JB/T79-94、GB2555-81 |
特制法蘭 | ANSI、JIS、DIN |
流體溫度 | T3組 -30℃～150℃ |
電氣定位器參數（用戶自備時則不考慮） | |
輸入信號 | 4~20mA DC、0~10V DC |
輸入阻抗 | 300Ω、250Ω，以定位器為準 |
輸出信號 | 4~20mA DC、0~10V DC |
防爆等級 | dIIBT4/T5/T6、dIICT4/T5/T6、本安型 |
功能附件選項 |
E－防爆型（電氣定位器防爆等級可選：隔爆型、本安型） |
X－帶信號反饋（電氣定位器帶反饋或另配閥位變送器） |
S－帶手輪機構 |
Q－完全切斷型 |
附件：電氣定位器、空氣過濾減壓器、鎖氣保位閥、電磁閥 |
流量系數及行程
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
額定流量系數Kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 835 | 1215 | |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 835 | 1215 | ||
額定行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
膜片有效面積Ae(cm2) | 200 | 400 | 600 | 1000 | 16 | |||||||||
允許壓差
執行器Ae/cm2 | 公稱通徑 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
氣源壓力 | 0.2 | ||||||||||||
200 cm2 | 24 | ||||||||||||
400 cm2 | 15 | 10 | 6.3 | ||||||||||
600 cm2 | 5.5 | 3.6 | 2.5 | ||||||||||
1000 cm2 | 2.7 | 1.7 | 1.0 | ||||||||||
1600 cm2 | 1.0 | 0.8 | |||||||||||

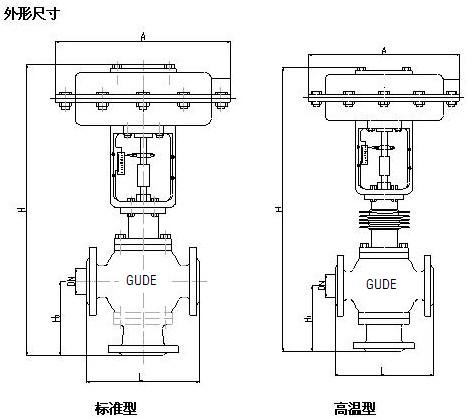

外形尺寸
PN1.6,PN2.5,PN4.0 Mpa | |||||||||||
型號規格 | 通徑DN | L | H | H1 | A | ||||||
PN16,25 | PN40 | PN64 | 高溫型 | PN16,25 | PN40 | PN64 | PN16 | PN64 | |||
GDZJH(Q/X)25 | 25 | 160 | 515 | 515 | 585 | 625 | 121 | 130 | 160 | 282 | 282 |
GDZJH(Q/X)32 | 32 | 180 | 505 | 505 | 586 | 635 | 130 | 140 | 170 | 308 | 308 |
GDZJH(Q/X)40 | 40 | 200 | 565 | 565 | 631 | 675 | 140 | 150 | 180 | 308 | 308 |
GDZJH(Q/X)50 | 50 | 230 | 605 | 605 | 655 | 695 | 153 | 160 | 200 | 308 | 308 |
GDZJH(Q/X)65 | 65 | 290 | 735 | 735 | 785 | 875 | 178 | 185 | 230 | 394 | 394 |
GDZJH(Q/X)80 | 80 | 310 | 755 | 755 | 823 | 895 | 190 | 200 | 250 | 394 | 394 |
GDZJH(Q/X)100 | 100 | 350 | 775 | 775 | 901 | 925 | 200 | 220 | 282 | 394 | 394 |
GDZJH(Q/X)125 | 125 | 400 | 920 | 920 | 927 | 1065 | 260 | 280 | 310 | 498 | 498 |
GDZJH(Q/X)150 | 150 | 480 | 1030 | 1030 | 1225 | 1355 | 320 | 320 | 430 | 498 | 498 |
GDZJH(Q/X)200 | 200 | 600 | 1070 | 1070 | 1288 | 1395 | 360 | 380 | 480 | 498 | 498 |
訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓、氣動閥是否需要配套換向電磁閥；
4.連接方式：法蘭、內螺紋；
5.工作型式：開關型、調節型；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
