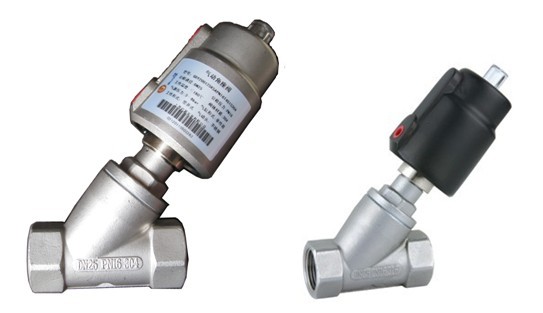

氣動角座閥（調節型）
|
■Y型結構，流阻小、防水垂歐洲風格， |
|
|
|
技術參數 |
|
|
控制方式 |
常閉、常開、雙作用、單作用 |
|
介質溫度 |
-20℃～+180℃ |
|
環境溫度 |
-20℃～+80℃ |
|
氣源壓力 |
4~8bar |
|
工作壓力 |
0~8bar、0~16bar，（視執行器配置和氣源壓力而異） |
|
連接方式 |
內螺紋（特制：焊接、法蘭） |
|
附件選項 |
電磁閥、位置反饋 |
|
閥體材質 |
SS304、SS316、SS316L |
|
氣缸材質 |
SS304、鋁、PPS塑料 |
|
密封材料 |
PTFE、FPM |
|
流體粘度 |
≤600mm2/S |
|
標準規范 |
|
|
螺紋標準 |
國標G、美標NPT、英標BSP |
|
焊接標準 |
DIN4200、DIN1850.3、 DIN11850.2、ISO2037 |
|
法蘭標準 |
GB9115.9、DIN2501、DIN3202/F1 |
|
|
|
|
|
|
|
|
外形尺寸（不銹鋼執行器）
|
型號規格 |
接口 |
內孔 |
KV值 |
φE |
螺紋式 |
焊接式 |
||||||
|
L1 |
L |
H1 |
L3 |
H2 |
L2 |
O.D |
S |
|||||
|
GDY200110 |
G3/8″ |
10 |
3.8 |
55 |
56 |
120 |
126 |
70 |
－ |
－ |
17.2 |
2.5 |
|
GDY200115 |
G1/2″ |
13 |
4.5 |
60 |
68 |
133 |
126 |
70 |
126 |
140 |
21.3 |
2.5 |
|
GDY200120 |
G3/4″ |
18 |
9.5 |
60 |
75 |
137 |
131 |
82 |
131 |
136 |
26.9 |
3 |
|
GDY200125 |
G1″ |
24 |
18.1 |
60 |
90 |
149 |
140 |
100 |
140 |
150 |
33.7 |
3.5 |
|
GDY200132 |
G1 1/4″ |
31 |
23.1 |
78 |
116 |
188 |
175 |
125 |
175 |
193 |
42.4 |
4.5 |
|
GDY200140 |
G1 1/2″ |
35 |
32.9 |
78 |
116 |
190 |
178 |
130 |
178 |
193 |
48.3 |
4.5 |
|
GDY200150 |
G2″ |
45 |
52.8 |
78 |
138 |
203 |
184 |
155 |
184 |
206 |
60.3 |
5 |
|
GDY200165 |
G2 1/2″ |
60 |
90 |
98 |
168 |
|||||||
|
GDY200180 |
G3″ |
75 |
120 |
190 |
||||||||
外形尺寸（工程塑料執行器）
|
型號規格 |
接口 |
內孔 |
KV值 |
外形尺寸 |
|||
|
φE |
L |
L1 |
H |
||||
|
GDY200110 |
G3/8″ |
10 |
3.8 |
55 |
56 |
125 |
120 |
|
GDY200115 |
G1/2″ |
13 |
4.5 |
55 |
68 |
130 |
120 |
|
GDY200120 |
G3/4″ |
18 |
9.5 |
55 |
75 |
135 |
130 |
|
GDY200125 |
G1″ |
24 |
18.1 |
65 |
90 |
150 |
160 |
|
GDY200132 |
G1 1/4″ |
31 |
23.1 |
80 |
116 |
188 |
200 |
|
GDY200140 |
G1 1/2″ |
35 |
32.9 |
80 |
116 |
190 |
200 |
|
GDY200150 |
G2″ |
45 |
52.8 |
80 |
138 |
218 |
220 |
|
GDY200165 |
G2 1/2″ |
60 |
90 |
98 |
168 |
230 |
250 |
備注：
①以上表中尺寸是按標準型氣動執行器配置時的尺寸，如果因工況需要而加大氣動執行器配置時，請另外索取尺寸。
②工作壓力與執行器的大小配置、單作用、雙作用、以及正、反流向安裝、常開、常閉等因素相關，更多資料請向我們索取。
訂貨須知
氣動角座閥訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑；
2.流體種類、壓力、溫度；
3.電源電壓、氣動閥是否需要配套換向電磁閥；
4.連接方式：法蘭、內螺紋；
5.工作型式：開關型、調節型；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
