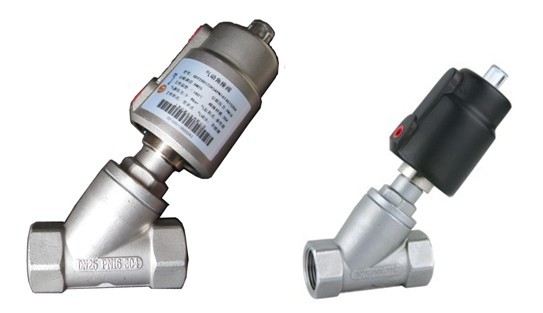

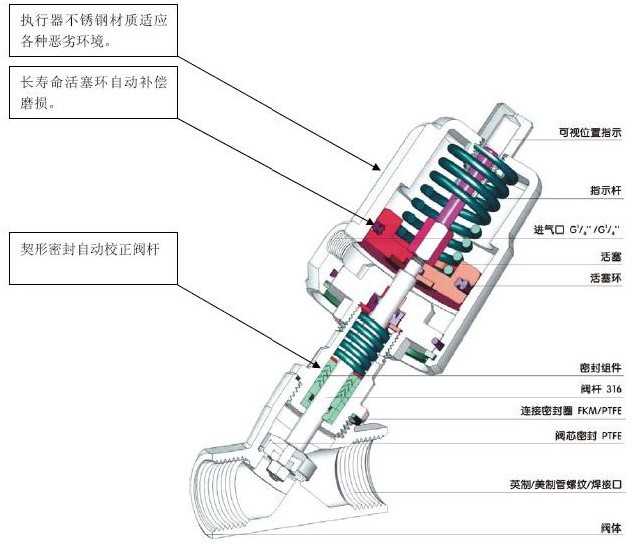

不銹鋼氣動角座閥
■Y型結構，流阻小、防水垂歐洲風格， |
|
技術參數 | |
控制方式 | 常閉、常開、雙作用、單作用 |
介質溫度 | -20℃～+180℃ |
環境溫度 | -20℃～+80℃ |
氣源壓力 | 4~8bar |
工作壓力 | 0~8bar、0~16bar，（視執行器配置和氣源壓力而異） |
連接方式 | 內螺紋（特制：焊接、法蘭） |
附件選項 | 電磁閥、位置反饋 |
閥體材質 | SS304、SS316、SS316L |
氣缸材質 | SS304、鋁、PPS塑料 |
密封材料 | PTFE、FPM |
流體粘度 | ≤600mm2/S |
標準規范 | |
螺紋標準 | 國標G、美標NPT、英標BSP |
焊接標準 | DIN4200、DIN1850.3、 DIN11850.2、ISO2037 |
法蘭標準 | GB9115.9、DIN2501、DIN3202/F1 |
|
|
|

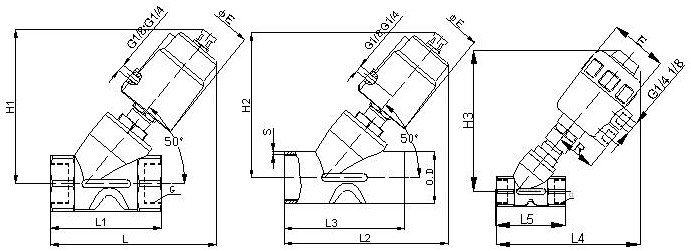

外形尺寸（不銹鋼執行器）
型號規格 | 接口 | 內孔 | KV值 | φE | 螺紋式 | 焊接式 | ||||||
L1 | L | H1 | L3 | H2 | L2 | O.D | S | |||||
GDY200110 | G3/8″ | 10 | 3.8 | 55 | 56 | 120 | 126 | 70 | － | － | 17.2 | 2.5 |
GDY200115 | G1/2″ | 13 | 4.5 | 60 | 68 | 133 | 126 | 70 | 126 | 140 | 21.3 | 2.5 |
GDY200120 | G3/4″ | 18 | 9.5 | 60 | 75 | 137 | 131 | 82 | 131 | 136 | 26.9 | 3 |
GDY200125 | G1″ | 24 | 18.1 | 60 | 90 | 149 | 140 | 100 | 140 | 150 | 33.7 | 3.5 |
GDY200132 | G1 1/4″ | 31 | 23.1 | 78 | 116 | 188 | 175 | 125 | 175 | 193 | 42.4 | 4.5 |
GDY200140 | G1 1/2″ | 35 | 32.9 | 78 | 116 | 190 | 178 | 130 | 178 | 193 | 48.3 | 4.5 |
GDY200150 | G2″ | 45 | 52.8 | 78 | 138 | 203 | 184 | 155 | 184 | 206 | 60.3 | 5 |
GDY200165 | G2 1/2″ | 60 | 90 | 98 | 168 | |||||||
GDY200180 | G3″ | 75 | 120 | 190 | ||||||||
外形尺寸（工程塑料執行器）
型號規格 | 接口 | 內孔 | KV值 | 外形尺寸 | |||
φE | L | L1 | H | ||||
GDY200110 | G3/8″ | 10 | 3.8 | 55 | 56 | 125 | 120 |
GDY200115 | G1/2″ | 13 | 4.5 | 55 | 68 | 130 | 120 |
GDY200120 | G3/4″ | 18 | 9.5 | 55 | 75 | 135 | 130 |
GDY200125 | G1″ | 24 | 18.1 | 65 | 90 | 150 | 160 |
GDY200132 | G1 1/4″ | 31 | 23.1 | 80 | 116 | 188 | 200 |
GDY200140 | G1 1/2″ | 35 | 32.9 | 80 | 116 | 190 | 200 |
GDY200150 | G2″ | 45 | 52.8 | 80 | 138 | 218 | 220 |
GDY200165 | G2 1/2″ | 60 | 90 | 98 | 168 | 230 | 250 |
備注：
①以上表中尺寸是按標準型氣動執行器配置時的尺寸，如果因工況需要而加大氣動執行器配置時，請另外索取尺寸。

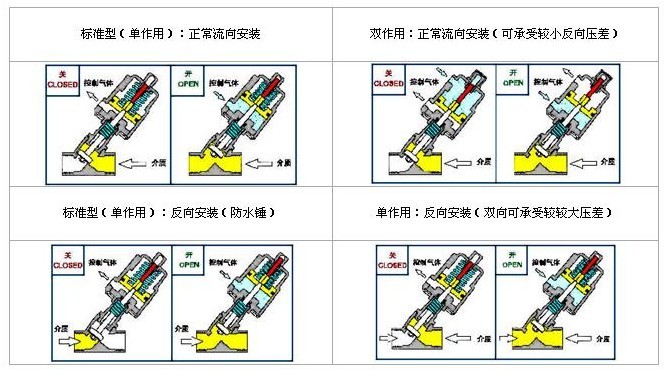

②工作壓力與執行器的大小配置、單作用、雙作用、以及正、反流向安裝、常開、常閉等因素相關，更多資料請向我們索取。
訂貨須知
氣動角座閥訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑；
2.流體種類、壓力、溫度；
3.電源電壓、氣動閥是否需要配套換向電磁閥；
4.連接方式：法蘭、內螺紋；
5.工作型式：開關型、調節型；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
