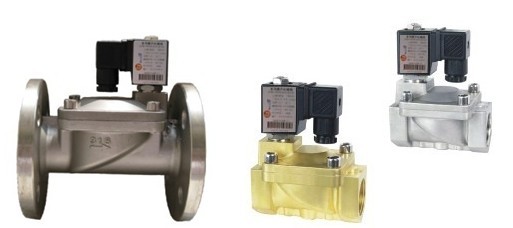

GDB系列西德式先導膜片電磁閥 （消防電磁閥）

西德風格  品質優良
動作可靠　性能穩定
外觀精美　替代進口


應用范圍
石油、化工、造船、航天、軍品、電力、鋼鐵、消防噴淋、電鍍涂裝、燃氣燃油、環保設備、
吹灰除塵、分析儀器、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等控制系統。


技術參數
公稱通徑	DN10-DN50
原理結構	先導膜片式
閥體材質	黃銅、316
密封材料	NBR、FKM、EPDM
環境溫度	-10℃～+60℃(防爆型-20℃～+50℃)
流體溫度	C2組:-10℃～80℃，C3組:-10℃～120℃
適用流體	氣體、液體
流體粘度	≤22mm2/S
連接方式	內螺紋（國標或NPT）、法蘭
安裝方式	水平安裝，線圈向上（其它方式可定制）
防護等級	IP65

壓力參數
最低壓差	0.05Mpa
普通常閉	氣、液：1.2Mpa，油：1.0Mpa
普通常閉	可定制壓力：1.6Mpa
防爆常閉	氣、液：1.0 Mpa，油：0.8 Mpa
常開型	氣、液：0.8 Mpa， 油：0.7 Mpa
消防專用	水、液：1.6 Mpa

電氣參數
電源電壓	220V 110VAC50/60Hz24V 12VDC
額定功率	普通型AC：22VA，　 DC：13W 常開型AC：33VA， 　DC：32W 防爆型AC：18VA， 　DC：20W
電壓公差	±10%
電氣連接	普通型：標準接線盒 防爆型：M14＊1.5，1.5M導線

以上為啟動后平穩工作時功率，防爆型常開常閉功率相同。


功能選項
代號	功能名稱	功能說明
K	常開	通電閥關，斷電閥開
E	防爆	防爆等級：ExmⅠ/ⅡT4
T J	帶定時器 配節能模塊	可以設定開、關間隔時間 降低線圈溫升和功耗，延長線圈壽命(無防爆型)

規格參數
常閉型 2/2NC
常開型 2/2NO

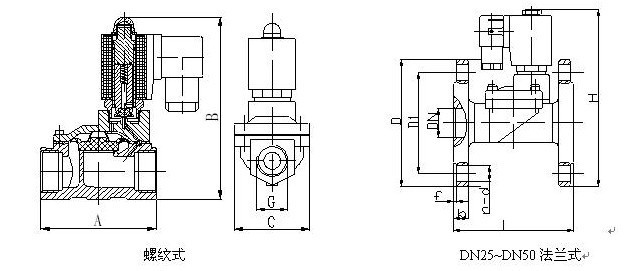

規格	接口G	通徑mm	Cv值	螺紋式外形尺寸[mm]
				L	W	H(常閉)	H(常開)
GDB10	1/4、3/8	10	1.72	55	35	95	NO
GDB12	3/8、1/2	12	4.35	66	48	107	125
GDB15	1/2	15	4.52	66	48	107	125
GDB20	3/4	20	7.63	75	58	113	130
GDB25	1	25	12	95	70	124	140
GDB32	1 1/4	34	22	130	95	142	155
GDB40	1 1/2	40	30	130	95	142	155
GDB50	2	50	48	163	120	165	180

外形尺寸（不銹鋼法蘭式）

型號規格	通徑	外形尺寸[mm]		法蘭尺寸[mm]
		L	H	D	D1	b	n-d
GDB25	25	135	162	110	85	14	4-φ14
GDB32	34	160	175	135	100	15	4-φ18
GDB40	40	160	182	145	110	15	4-φ18
GDB50	50	200	205	160	125	16	4-φ18

建議：
①流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥60目），而且流體應無凝固或結晶現象；
②防爆型線圈內置熔絲管和壓敏電阻技術保護元件，確保線圈安全;
③在設計控制方案時盡量選擇常閉型，而你如果是通電時間太長則不必擔憂，本閥適應連續工作。

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數：
1.公稱通徑、額定流量系數KV；
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；
3.電源電壓；
4.連接方式：法蘭、內螺紋；
5.閥的開關型式：常開式、常閉式；
6.閥體、閥芯材料；
7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站，如有任何疑問。您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
