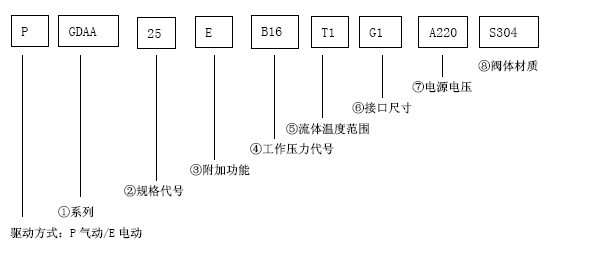

氣動閥型號說明
①系列 | ②規格代號 | ③附加功能代號 | ④工作壓力代號 | ⑤流體溫度范圍 | |||||
代號 | 閥門結構類型 | 代號 | 通徑 | 代號 | 結構或功能 | 代號 | 工作壓力 | 代號 | 溫度范圍 |
GDAA | 法蘭球閥 | 25 | 25mm | 3L | 3通L型球閥 | B16 | 16bar | T1 | ≤90℃ |
GDAC | 螺紋球閥 | 32 | 32mm | 3T | 3通T型球閥 | B25 | 25bar | T2 | ≤120℃ |
GDAD | 法蘭三通球閥 | 40 | 40mm | DA | 雙作用氣缸 | … | … | T3 | ≤150℃ |
GDAE | 螺紋三通球閥 | 50 | 50mm | SR | 單作用氣缸 | T4 | ≤180℃ | ||
GDUA | 對夾軟密封蝶閥 | T5 | ≤220℃ | ||||||
GDUB | 對夾硬密封蝶閥 | T6 | ≤250℃ | ||||||
… | … | ||||||||
⑥接口尺寸代號 | ⑦電源電壓代號 | ⑧閥體材質代號 | |||||
代號 | 接口尺寸 | 代號 | 電源電壓 | 代號 | 閥體材質 | ||
G1/8 | 1/8＂內螺紋 | A220 | AC220V | WCB | 碳鑄 | ||
G1/4 | 1/4＂內螺紋 | D24 | DC24V | 304 | 304不銹鋼 | ||
P1/2 | NPT1/2＂內螺紋 | A110 | AC110V | 316 | 316不銹鋼 | ||
…. | 可訂做其它電壓，氣動閥無此項 | ||||||
對夾法蘭無此項 | |||||||
